“AKBATPOH-6”是由波特兰水泥、特殊处理过的沙子和多种活化化学添加剂组成的混合物。符合GOST 34669-2020标准。
用途： 混凝土、钢筋混凝土结构以及砖结构和抹有水泥砂浆的表面防水。“AKBATPOH-6”与“AKBATPOH-8”组合使用，用于裂缝、桥台的防水，并消除主动压力泄漏。
毛细管——由于深入渗透到绝缘材料的孔隙中；
装甲——由于在表面形成机械和化学强度高的层而产生的；
防腐效果——保护钢筋免受腐蚀。
已经证实，使用 AKBATPOH-6 防水化合物时，可以保持透气性（润湿后干燥并允许空气通过而不受水分渗透的能力）。
防水效果的形成源于防水组合物的成分与受保护材料成分在建筑材料结构内发生反应。防水混合物的化学成分在渗透压（毛细管压力）的作用下，通过毛细管渗透到材料深处。化学反应形成针状不溶性晶体，这些晶体填充毛细管和收缩裂缝，取代水分。该过程既顺水压方向发生，也逆水压方向发生。

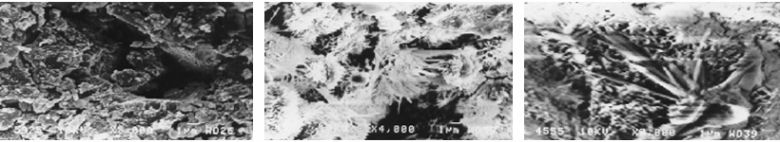

使用放大倍数为 x104 的电子显微镜测量与结构接触的防水混合物结构的视觉变化，显示毛细管中形成针状结构，深度超过 150 毫米。
a) 未经处理的混凝土 b) 距涂层 150 毫米处 c) 距涂层 100 mm
涂上防水混合物后混凝土结构的变化。
将混凝土结构的实际耐水性提高到至少W20的值；
大幅降低施工过程中的人工成本和防水工程估算成本；
提高耐酸性、碱性溶液性能，确保对石油产品（汽油、柴油、变压器油）的不渗透性。钢筋混凝土研究所的结论证实了该防水混合物在酸性环境（pH值> 3.0）中具有较高的耐水性和防护性能；将混凝土的抗冻性提高到F300；
“AKBATPOH-6”可作为水泥砂浆的添加剂使用，基材的耐水性与使用该防水组合物作为涂层时相同；
提高受保护结构混凝土的抗浸出性（1型腐蚀）。混凝土表面3毫米厚的“AKBATPOH-6”层的破坏时间超过100年；
值得注意的是，“AKBATPOH-6”防水混合物的成分是通用的 - 它不仅可以用作二次防水，还可以用作一次防水。
施工前，请清除表面污垢、油脂、油漆和其他异物，以打开毛细管系统和微裂纹（例如，使用钢丝刷或AKBATPOH-FREZ涂料）。施工前，请清除表面灰尘，并用水彻底润湿，直至完全浸透（停止吸收水分）。
使用刷子将混合物（1 份干混合物兑 1 份水）涂在准备好的表面上，并静置 5-10 分钟。
将45分钟所需量的防水组合物倒入容器中，并与水充分混合，直至形成均匀的物质。

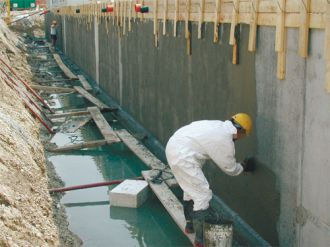

主剂使用刷子、抹刀或喷浆法涂抹于表面，根据施工方法，用量为每平方米0.8-1.2公斤。“AKBATPOH-6”是一种易于使用、经久耐用、施工过程中无毒的防水材料，对人体和环境无害，并获准在整个海关联盟境内用于与饮用水接触。
材料保质期较长（自生产之日起24个月）。
AKBATPOH 配方中的成分不仅在化学成分上进行了优化，而且在物理组成上也进行了优化。例如，其成分中的沙子经过特殊的机械处理，从惰性填料转变为活性成分，从而增强了对受保护表面的附着力和强度。
防水混合物“AKBATPOH-6”：
确保防水性和对其他溶液（包括酸、石油产品和各种溶液等）的不渗透性；
保护混凝土免受频繁冻融循环的破坏作用；
提高对盐溶液侵蚀作用和磨损的抵抗力；
无毒，可用于家庭和饮用目的的结构；
涂抹时不需要干燥表面，因此结晶需要水；
涂抹前不需要劳动密集型的表面处理；
不能被刺穿、劈开或穿孔；
填补裂缝至 0.6 毫米；
在涂层之前或固定钢筋等期间不需要保护；
可以沿压力方向或其他方式应用于结构的内表面和外表面；
防止氯化物、硫酸盐和其他侵蚀性溶液进入混凝土，从而延长其使用寿命；
可以在单独浇筑混凝土后直接使用；
可以在高温下使用（高达 250 ºC）
“AKBATPOH-6 白色”是一款渗透性防水混合物，用于白水泥的修补、修复和预防工作。其特性与“AKBATPOH-6”混合物完全相同。其研发旨在提升涂层的装饰性能。
“AKBATPOH-6U”是一种具有增强抗裂性的渗透组合物，用聚合物纤维增强，用于密封结构的接头和接缝。
“Akvatron-6P”是一种组合物，其特点是其工作溶液更具可塑性，不易从垂直表面滑落，可机械涂抹，具有保水性，因此不易过早干燥。
为了确保整体混凝土和钢筋混凝土结构在浇筑阶段的防水性能，我们开发了浓缩型防水材料“ AKBATPOH-12 ”。防水混合物“ AKBATPOH-8 ”可有效防止任何混凝土结构的渗漏。
| 干混料质量主要指标 | |
| 外貌 | 灰色粉末，色调不统一 |
| 湿度（%），不大于 | 0.1 |
| 填料最大粒径Dmax（mm），不大于 | 0.63 |
| 最大粒径颗粒含量（%），不大于 | 0.5 |
| 即用型混合物的主要质量指标 | |
| 设置时间（小时）： - 初凝，不早于 - 终凝，不迟于 | 2 5 |
| 拌合用水量（l/kg）（g/kg） | 0.22-0.26（220-260） |
| 硬化后质量主要指标 | |
| 材料抗压强度（MPa），不小于 | 30 |
| 材料耐水性W级，不小于 | 20 |
| 材料的抗冻性（循环次数），不少于 | F300 |
| 提高用该组合物处理的混凝土的抗冻等级，等级不低于 | 2 |
| 提高用该组合物处理过的混凝土在直接水压下的耐水性等级，步骤不少于 | 6-8 |
| 提高用该组合物处理的混凝土的耐水等级（反向水压下），步骤不少于 | 6-8 |
| 与混凝土基层的粘结强度（MPa），不小于 | 1.1 |
| 受保护结构混凝土的抗浸出能力（1种腐蚀类型） 3毫米厚层的破坏时间（年） | 100 |
| 提高受保护结构混凝土在酸性环境（pH≥3）中的耐腐蚀性能（2类腐蚀）（倍） | 3 |
| 耐硫酸盐性（第3类腐蚀）（度），不小于 | 1 |
| 工作温度（℃）： - 最低限度 - 最大限度 | -60 +250 |
